- SSTV et fax

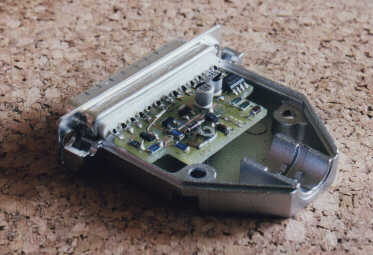

- La réception est effectuée la plupart du temps sous Windows avec la carte son, mais j'avais réalisé il y a quelques temps
de ça, une interface type HamComm en c.m.s., intégrée dans une DB25.
- Emission-Réception TVA 438.5
- La télé 438 devrait prochainement faire son entrée dans la station. Sur le toit on trouve une
boîte contenant alimentation, préampli (non mesuré), et ampli (12 watts moyens sur porteuse). Une antenne est déja en place.
Il ne manque plus que le coaxial.
- Réception TVA 1255
- Un tuner satellite commercial
récupéré auprès d'un ami connaissant mon intérêt pour ce genre de matériel me sert de récepteur.
L'antenne 35 éléments n'apparait pas sur les photos, mais devrait bientôt être en place.
- Emission TVA 1255
- Un émetteur est réalisé (kit Cholet composant). La puissance a été portée à
2,5 W à l'aide d'un hybride Mitsubishi. Liaison testée à 15 Km B5+.
- Comme pour le 438, les amplis d'émission et de réception 1200 devraient à terme être placés
surle toit.
- Réception 10 GHz
- Pour la réception 3 cm, une LNB descendue en fréquence (OL 9.75 -> 9.5) pour permettre une réception directe sur un démo satellite.
De par mon dégagement, j'utilise la LNB directement, sans parabole.
- Emission 10 GHz
- Une Gunn de 3 mW et un cornet (19dB) me permettent
des liaisons B4-B5 à 15 Km. Pour le modulateur bande de base, j'ai
redessiné le circuit de F1BXB afin qu'il rentre dans un boitier que
je possédait déja.
-
Le dernier allumage du modulateur a provoqué une violente réaction du fusible, du
plus mauvais augure.
- caméra
- L'émission d'amateur en
télévision (en particulier en 1200) ne nécéssite
que peu de moyens mis à part une habilité manuelle pour la soudure des composants cms.
L'un des seuls points noirs (de mon point de vue) est la source vidéo, à savoir une caméra afin de pouvoir profiter au maximum de la mobilité des images.
J'ai trouvé d'occasion pour 500 Fr un caméscope couleur assez ancien avec la partie cassette en panne. Par contre la partie vidéo fonctionne parfaitement. Il ne faut pas être pressé et éplucher les petites annonces (ou faire des demandes sur internet).
- antennes
télé
- Les antennes se placent petit à petit sur le toit, mais les longueurs
nécessaires de coaxial ralentissent les travaux.
